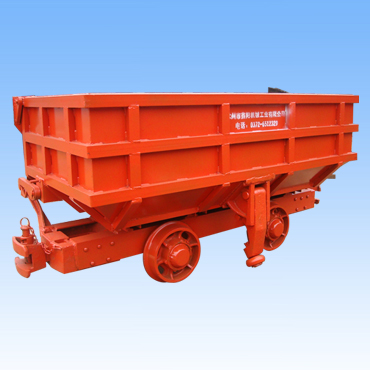

曲轨侧卸式矿车
发布：lzxyjx 浏览：2579次 发布时间：2018-04-03 分享到：
详细说明
用途及适用范围：
侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。
侧卸式矿车由牵引车、绞车带动，可与凿岩钻、立爪装岩机和矿石溜开闸门放料系统配 套结合装料，矿石块度不超过500毫米，根据矿车的负载容积，装料后经牵引动力引至（运行速度不超过1m/秒）专用曲轨卸料机构。当车箱翻至水平成最大卸料角度时，车门也开到最大程度。这时矿车卸料已全部完成。返回时，矿车通过曲轨门又自动关闭到位。
侧卸式矿车翻斗形式分为曲轨式和液压式供用户选用。
| 技术参数 | 曲轨侧卸式矿车 | |||||||
| 0.7M3 | 1.2M3 | 1.6M3 | 2.0M3 | 2.5M3 | 4.0M3 | 6.0M3 | ||
| 容积(M) | 0.7 | 1.2 | 1.6 | 2.0 | 2.5 | 4.0 | 6.0 | |
| 载重(t) | 1.75 | 3 | 4 | 5 | 6.25 | 10 | 15 | |
| 轨距(mm) | 600 | 600 | 600/762 | 600 | 762/900 | 762/900 | 762/900 | |
| 轴距(mm) | 600 | 600 | 800 | 1000 | 1200 | 2000 | 2000 | |
| 车轮直径(mm) | 300 | 300 | 350/400 | 400 | 400 | 350 | 350 | |
| 牵引高度(mm) | 320 | 320 | 320 | 320 | 320 | 430 | 500 | |
| 卸载角度(度) | 40 | 40 | 42 | 42 | 45 | 42 | 42 | |
| 牵引车速(km/h) | 12 | 12 | 12 | 12 | 12 | 8 | 8 | |
| 转弯半径(m) | 8 | 10 | 10 | 12 | 12 | 15 | 15 | |
| 联接器形式 | 插销链环式 | 插销链环式 | 插销链环式 | 插销链环式 | 插销链环式 | 插销链环式 | 插销链环式 | |
| 外 型 尺 寸 | 长(mm) | 1650 | 1900 | 2750/2500 | 3000 | 3650 | 3650 | 5000 |
| 宽(mm) | 980 | 1050 | 1200 | 1250 | 1250 | 1500 | 1800 | |
| 高(mm) | 1050 | 1200 | 1300 | 1300 | 1300 | 1586 | 1675 | |
| 自重(kg) | 750 | 1000 | 1663 | 1830 | 2505 | 3850 | 4900 | |
©
